Как выбрать аппарат для плазменной резки? Плазморез: мощность и точность в каждом резе!

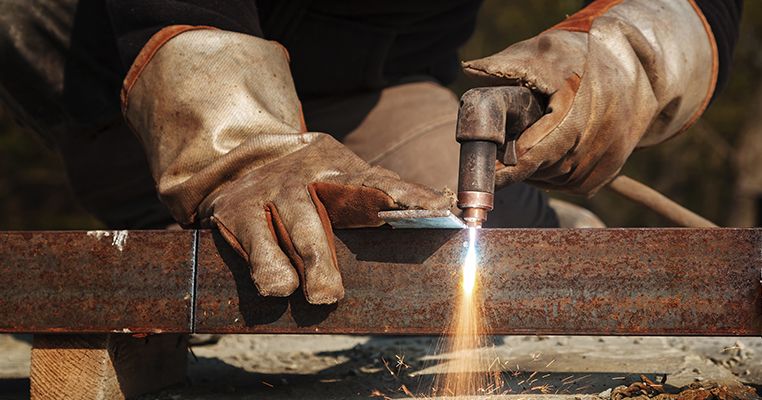

Плазменная резка - это технология разделения металла струёй раскаленной плазмы — ионизированного газа, нагретого до 5000–30000°C. Как работает плазменная резка металла? Аппарат для плазменной резки создает электрическую дугу, которая превращает сжатый воздух или газ в плазму. Эта струя локально плавит металл и выдувает его, образуя чистый рез.

Принцип работы плазмореза прост:

1. Компрессор подает воздух в плазмотрон (резак).

2. Зажигается пилотная дуга, ионизирующая газ.

3. Образованная плазма формирует основную режущую дугу при контакте с металлом.

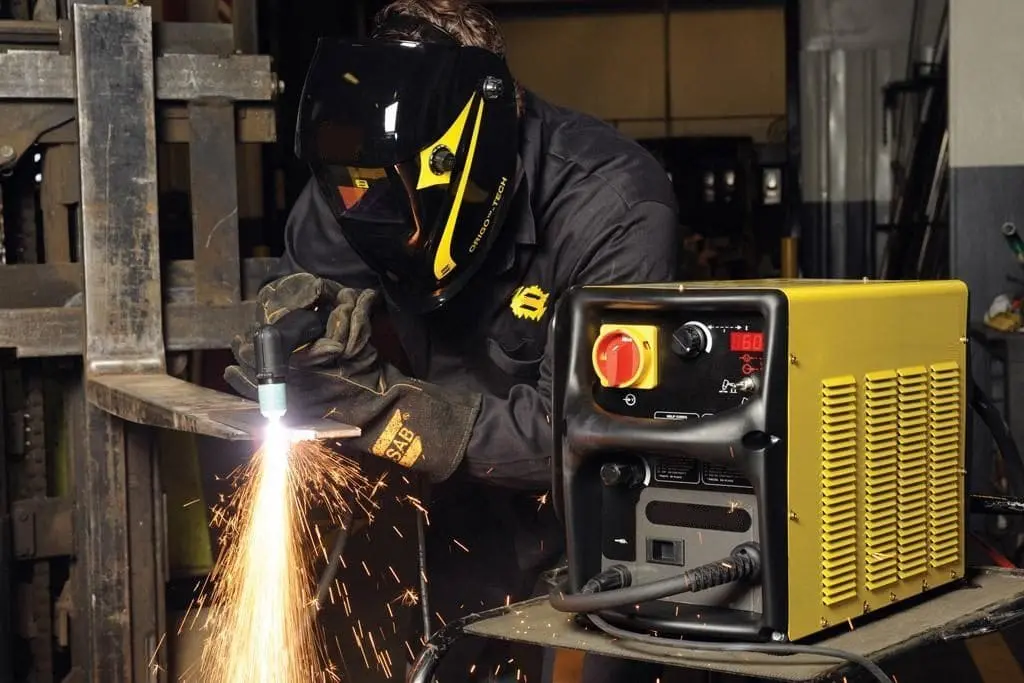

Где применяется плазменная резка?

Это универсальное оборудование используется в промышленности, рекламе, строительстве и коммунальных службах для быстрого и точного раскроя черных и цветных металлов.

Аппарат плазменной резки: для чего нужен?

Плазморез применяется для высокопроизводительной и качественной обработки металлов разной толщины. И в этом материале мы дадим подробное руководство, как подобрать плазморез под свои задачи.

Из чего состоит плазморез: Основные компоненты системы

Понимание устройства аппарата — ключ к его грамотному выбору и эксплуатации. Любой плазморез состоит из нескольких ключевых компонентов, каждый из которых выполняет свою роль в процессе резки.

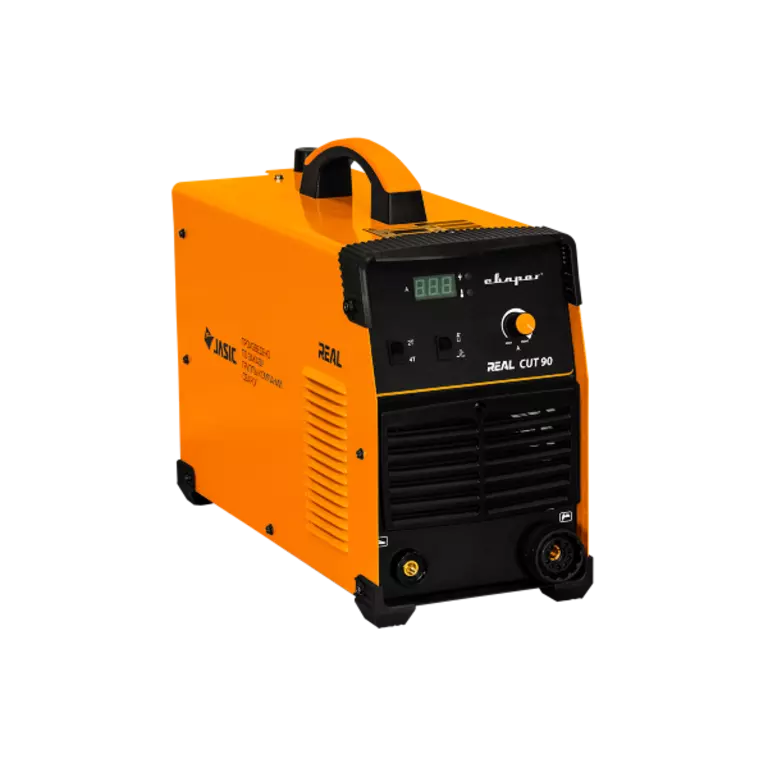

1. Инвертор (источник питания)

Инвертор — это основной блок, «сердце» аппарата. Его работа заключается в преобразовании сетевого переменного тока в постоянный ток высокой силы, необходимый для формирования и поддержания плазменной дуги. Именно от мощности источника плазменной резки напрямую зависит максимальная толщина разрезаемого металла и стабильность процесса. Современные плазморезы используют инверторную технологию за её компактность, энергоэффективность и стабильные выходные параметры.

2. Источник рабочего газа (компрессор или газовые баллоны)

Это система, которая подаёт под давлением газ, используемый для плазменной резки. Какой газ используется — зависит от материала и технологии. Чаще всего для плазменной резки применяют сжатый воздух (требуется компрессор), но для резки нержавеющей стали или алюминия могут использовать азот, аргон или их смеси (требуются газовые баллоны с редукторами). Требования к компрессору при плазменной резке высоки: он должен обеспечивать достаточное давление (обычно 4.5-6.5 бар) и чистый, осушенный воздух без масла и влаги.

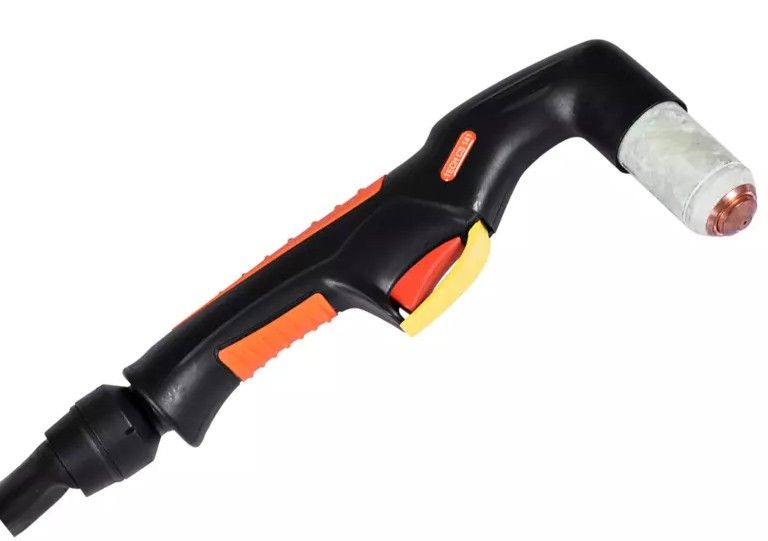

3. Плазменный резак (плазмотрон)

Плазмотрон для плазменной резки — это «рука» аппарата, непосредственно режущий инструмент, который оператор держит в руках. Его конструкция включает:

• Корпус с охлаждением (воздушным или водяным).
• Электрод из тугоплавкого материала.
• Сопло, формирующее струю плазмы.
• Защитный колпачок, изолирующий сопло и направляющий воздух. Именно здесь происходит генерация дуги и преобразование газового потока в плазму.

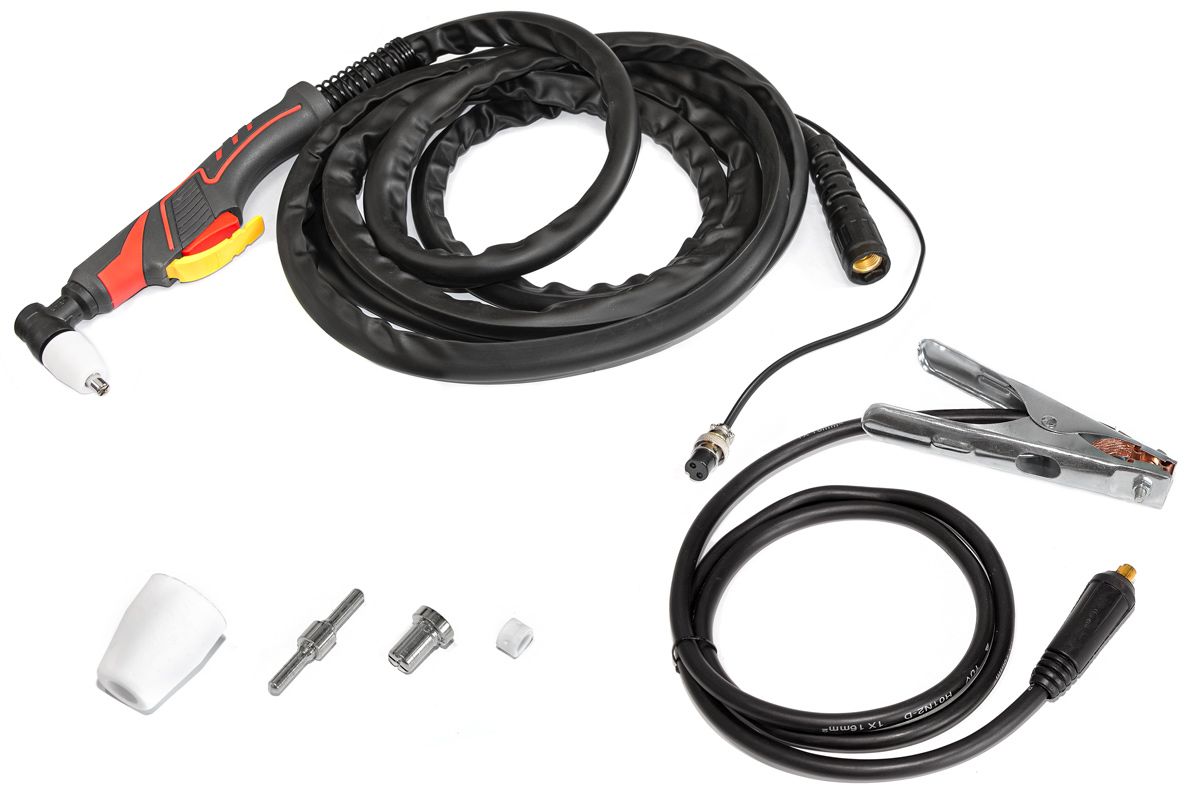

4. Кабели и шланги

Это «кровеносная система» аппарата, связывающая все компоненты воедино.

• Силовой кабель передает ток от инвертора к плазмотрону.
• Кабель массы (заземления) замыкает электрическую цепь через разрезаемый металл.
• Шланг подает сжатый воздух или газ от источника к плазмотрону.

Их качество и сечение критически важны для безопасности и стабильности работы всего оборудования.

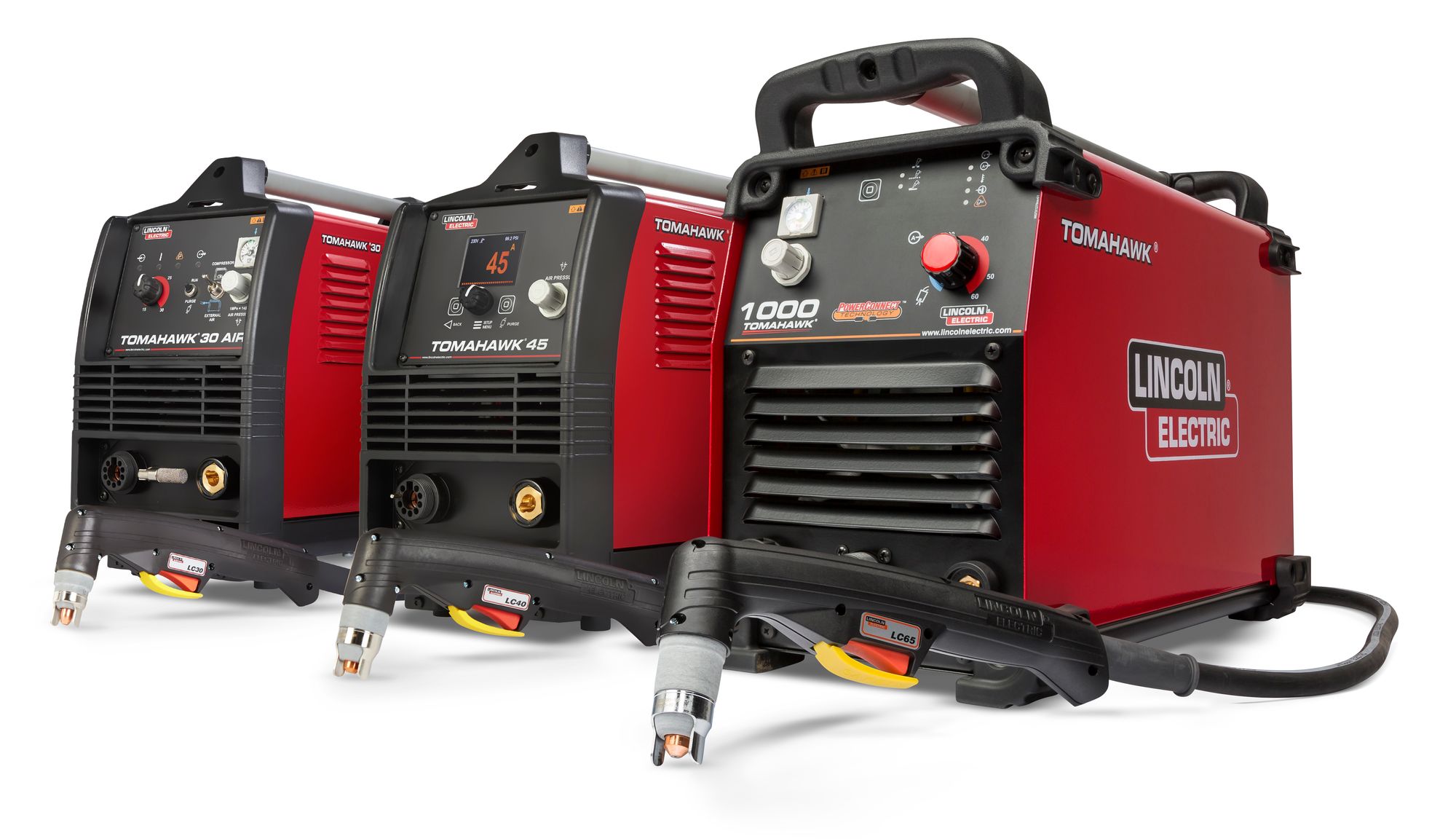

Как выбрать плазморез: Ключевые технические характеристики

Грамотный выбор аппарата зависит от понимания его ключевых параметров. Эти технические характеристики напрямую определяют, справится ли оборудование с вашими задачами.

1. Максимальная толщина реза (мм)

Это главный параметр, на который смотрят в первую очередь. Он указывает максимальную толщину металла, которую аппарат гарантированно разрежет за один проход с приемлемым качеством. Важно понимать, что производители часто указывают толщину для идеальных условий. На практике стоит выбирать аппарат с запасом в 20-30%. Например, для резки стального листа толщиной 10 мм лучше смотреть на модели с заявленным показателем 12-15 мм.

2. Рабочее напряжение (В)

От этого параметра зависит, от какой сети сможет работать ваш плазморез.

• 220 В — бытовые и полупрофессиональные модели. Их основной плюс — универсальность и возможность использования в гараже или на даче. Однако они часто имеют ограничения по мощности и толщине реза (обычно до 25-30 мм).
• 380 В — профессиональное оборудование для производства. Такие плазморезы обладают высокой мощностью, стабильной дугой и рассчитаны на интенсивную работу с толстыми материалами.


3. Способ зажигания дуги

Принцип поджига влияет на удобство и безопасность начала работы.

• Высокочастотное (ВЧ) зажигание: Дуга зажигается без контакта с металлом за счет высоковольтного импульса. Хороший вариант для ручной резки, но может создавать радиопомехи.
• Контактное (пилотное) зажигание: Для старта необходимо коснуться соплом материала. Это простой и надежный способ, исключающий помехи.
• Пневматическое (пневмоподжиг): Запуск дуги осуществляется автоматически при нажатии кнопки на резаке потоком воздуха. Самый удобный и безопасный метод для частого использования.


4. Рабочий ток (А) и Мощность (кВт)

Эти взаимосвязанные параметры определяют производительность аппарата.

• Ток (А) напрямую влияет на толщину и скорость резки. Чем выше ток, тем с более толстым металлом можно работать. Большинство аппаратов позволяют регулировать силу тока под конкретную задачу.
• Мощность (кВт) показывает потребляемую энергию. Чем мощнее аппарат, тем больше его энергопотребление и, как правило, выше его возможности.


5. Давление воздуха (бар)

Указывает, какое максимальное давление воздуха или газа необходимо для работы аппарата. Стандартный диапазон составляет 4.5 — 6.5 бар. Важно, чтобы ваш компрессор мог обеспечивать нужное давление стабильно и без перепадов.

6. Продолжительность включения (ПВ, %)

Критически важный параметр для оценки режима работы. ПВ показывает, сколько времени аппарат может работать под максимальной нагрузкой (например, на 100 А) в течение 10-минутного цикла без перегрева.

Например, ПВ 60% означает 6 минут работы и 4 минуты отдыха. ПВ 100% означает возможность использования без остановок. Для интенсивного производства требуется высокий ПВ (не менее 60-80%), для частного использования с паузами достаточно 40-50%.

Дополнительные опции: На что обратить внимание при выборе

Помимо основных технических параметров, важную роль в удобстве использования играют дополнительные функции и опции. Их наличие может стать решающим аргументом при выборе между двумя схожими моделями.

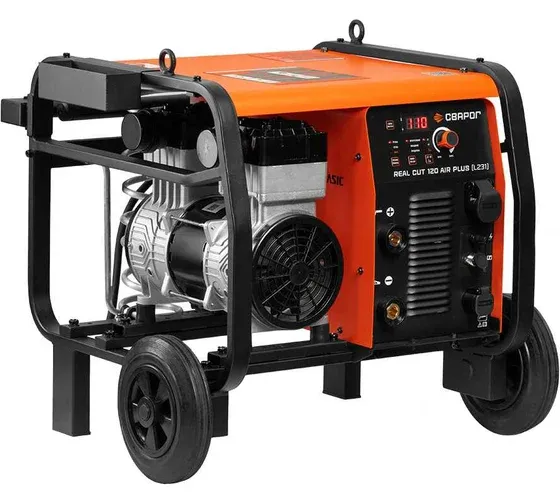

1. Встроенный компрессор

Некоторые модели, особенно бытового и полупрофессионального класса, оснащаются собственным компрессором. Это крайне удобное решение, которое избавляет от необходимости подбирать и докупать компрессор для плазменной резки отдельно. Такой аппарат является полностью автономным: для начала работы его достаточно подключить к сети электропитания. Это хороший выбор для мобильности и работы в полевых условиях, где нет доступа к централизованной системе сжатого воздуха.

2. Наличие EURO-разъема

EURO-разъем (быстросъемное соединение) — это стандартизированный разъем для подключения плазмотрона и кабеля массы. Его использование делает оборудование невероятно гибким. Вы можете в любой момент быстро сменить плазмотрон на другой (например, более длинный или с другими расходниками) или отсоединить шланг-пакет для удобного хранения и транспортировки. Это просто и значительно повышает срок службы оборудования, защищая разъемы от излома.

3. Наличие колес и транспортировочной ручки

Мощные аппараты могут иметь значительный вес. Наличие прочной рамы с колесами и ручкой превращает громоздкое оборудование в мобильную установку, которую легко перемещать по цеху или на объекте. Эта, казалось бы, мелочь серьезно влияет на эргономику и удобство ежедневной работы.

4. Возможность подключения ЧПУ

Многие современные источники плазменной резки поддерживают опцию интеграции со станками с числовым программным управлением (ЧПУ). Для этого на аппарате должен быть специальный интерфейс (разъём) для управления пуском/остановкой и, часто, для контроля высоты резака. Эта технология кардинально повышает точность, повторяемость и производительность резки, переводя процесс из ручного в автоматизированный. Если вы планируете в будущем автоматизировать производство, эта опция крайне желательна.

Какой газ используется для плазменной резки? Выбор оптимального варианта

Какой газ требует плазменная резка? Выбор рабочей среды — ключевой момент, напрямую влияющий на качество реза, скорость работы и тип обрабатываемого материала. Рассмотрим основные варианты.

1. Сжатый воздух

Это самый простой, универсальный и распространенный газовый вариант. Он подходит для резки черных металлов (сталь) и некоторых цветных (алюминий, медь) небольшой и средней толщины. Его главные плюсы — низкая стоимость и доступность.

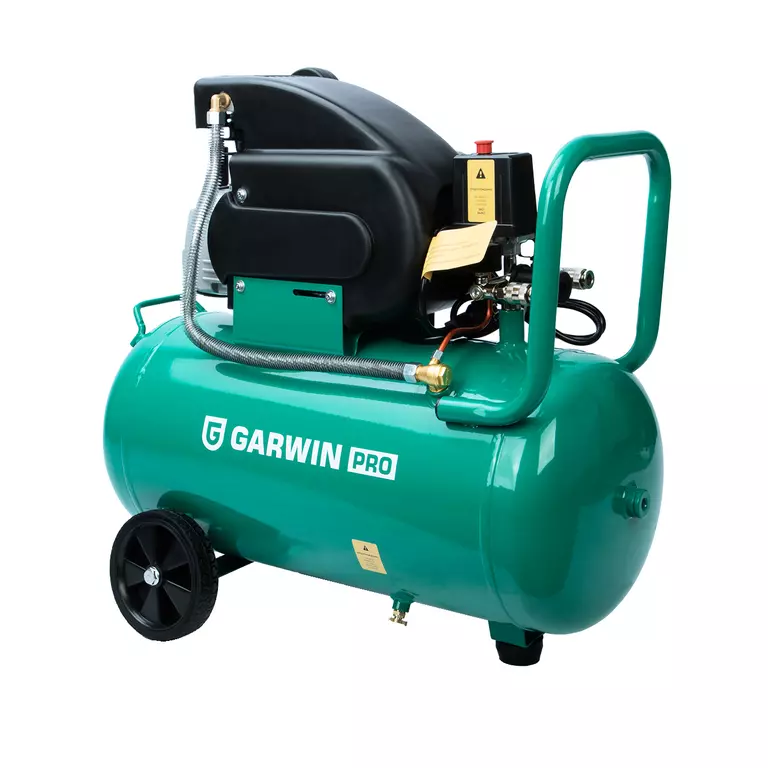

Какой компрессор для плазменной резки нужен? Требования к компрессору высоки. Он должен:

• обеспечивать стабильное давление (обычно 4.5-6.5 бар);
• иметь достаточную производительность (л/мин) с некоторым запасом. Производительность на выходе компрессора должна на 20-30% превышать ту, которая указана в паспорте плазмореза;
• оснащаться хорошим фильтром-осушителем. Влажность и масло в воздухе сокращают срок службы расходников (электрода и сопла).

Но у воздуха есть и минус: более низкое качество реза на нержавейке и алюминии (окисление, наплывы) по сравнению со специализированными газами.

2. Азот (N₂)

Азот часто применяется для резки нержавеющей стали и цветных металлов (алюминий, латунь) средней и большой толщины. Он обеспечивает более чистый рез с минимальным окислением кромки, так как является инертным газом. Однако для его использования требуется баллон с редуктором.

3. Кислород (O₂)

Кислород — это активный газ, который используется в основном для резки черных металлов (углеродистой стали). Он значительно увеличивает скорость резки и качество реза за счет экзотермической реакции (металл не только плавится, но и горит). Однако он вызывает сильное окисление, поэтому не применяется для работы с нержавейкой или алюминием.

4. Аргон (Ar) и водородно-аргоновые смеси (H₂/Ar)

Эти газовые среды относятся к высокоточным и используются преимущественно на станках ЧПУ для резки алюминия и легированных сталей большой толщины (свыше 50 мм). Аргон и его смеси обеспечивают очень высокое качество кромки и плавный рез, но являются самым дорогим вариантом, требующим специального оборудования.

ВЫВОД: Выбор газа зависит от ваших задач: для большинства бытовых и полупрофессиональных работ с обычной сталью достаточно воздуха. Для сложных материалов и высоких требований к качеству необходимо использовать специализированные газы.

Что нужно для плазменной резки помимо аппарата: Комплектация рабочего места

Покупка самого плазмореза — это только часть необходимых инвестиций. Для полноценной, безопасной и эффективной работы потребуется дополнительное оборудование и аксессуары.

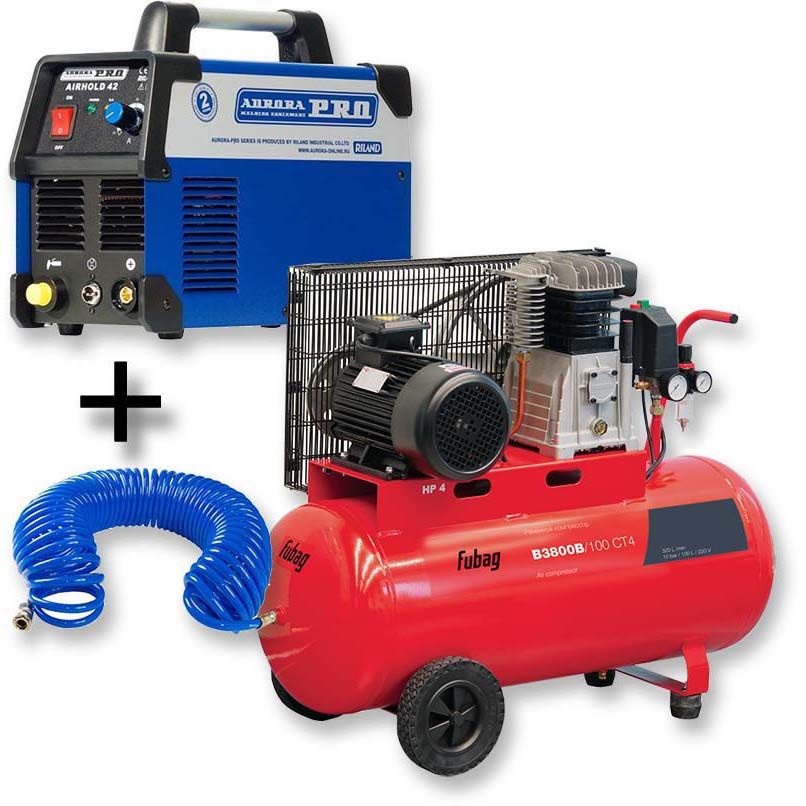

1. Источник сжатого воздуха: компрессор или баллоны

Сердце системы подачи газа. Как мы уже писали ранее, большинство аппаратов используют для резки сжатый воздух или технические газы.

2. Запасные расходные материалы: электроды и сопла

Комплектующие для плазмотрона(электрод, сопло, защитный колпачок), которые подвержены естественному износу. Это расходники, которые необходимо регулярно менять для поддержания качества реза. Их периодическая замена неизбежна, поэтому иметь запас под рукой — необходимо.

3. Средства индивидуальной защиты (СИЗ)

Сварочная маска (защита глаз от яркой дуги), краги или перчатки (защита рук от брызг металла), огнестойкая одежда и закрытая обувь. Ведь процесс сопровождается мощным ультрафиолетовым излучением, брызгами расплава и искрами. Поэтому ваша безопасность — основной приоритет.

4. Защитное оборудование рабочей зоны

Негорючий верстак, сварочный экран для ограждения рабочего места и вытяжная вентиляция (если раскрой происходит внутри помещения). Они нужны для защиты окружающего пространства от искр и для удаления вредных газов, образующихся при резке металла.

5. Вспомогательный инструмент

Металлическая щетка для зачистки поверхности, молоток для сбивания шлака, УШМ. Перед выполнением плазменной резки металл необходимо зачистить от краски, ржавчины и грязи для стабильного поджига дуги и качественного реза.

ПОМНИТЕ, что для плазменной резки нужен не только сам аппарат, но и правильно подготовленное место, средства защиты и источник качественного воздуха. Это гарантирует и вашу безопасность, и отличный результат работы.

Как выбрать плазменный резак: Практические рекомендации для разных задач

Итоговый выбор аппарата зависит от объема, частоты и специфики ваших работ. Рассмотрим три основных сценария.

1. Для бытового использования в гараже

Цель: Резка листового металла, профиля, труб, демонтаж конструкций несколько раз в месяц.

Толщина реза: Оптимальный выбор — аппарат с заявленной толщиной реза 12-20 мм. Этого с запасом хватит для большинства задач (фактически будет резать 8-12 мм).

Напряжение: Однозначно 220 В для подключения к обычной розетке.

Ток и ПВ: Сила тока 40-60 А. Продолжительность включения (ПВ) на максимальном токе — 40-60%. Для работы с паузами этого достаточно.

Дополнительно: Модели с встроенным компрессором избавят от покупки компрессора и его настройки. Наличие EURO-разъема упростит замену плазмотрона. Контактный или пневмоподжиг будет наиболее простым решением.

Газ: Сжатый воздух от компрессора.

Итог: Компактный, недорогой плазморез с базовыми функциями. Экономия на профессиональных опциях, которые не будут использоваться.

2. Для нечастого профессионального использования (вспомогательное оборудование)

Цель: Работа в небольшой мастерской, монтажные работы на выезде, выполнение заказов 2-3 раза в неделю.

Толщина реза: Модели на 25-35 мм. Запас по толщине обеспечит уверенность и возможность брать более широкий спектр заказов.

Напряжение: Предпочтительнее 220 В для мобильности, но если в мастерской есть 380 В, можно рассмотреть и такие модели для большей мощности.

Ток и ПВ: Сила тока 60-80 А. ПВ — не менее 60% для возможности более продолжительной работы без перегрева.

Дополнительно: Обязательно наличие EURO-разъема и пневмоподжига для удобства и скорости. Встроенный компрессор не так критичен — можно подобрать мощный внешний компрессор для большей производительности. Полезны колеса для перемещения по цеху.

Газ: В основном сжатый воздух, но возможность подключения баллонов с азотом для резки нержавейки будет серьезным плюсом.

Итог: Надежный универсальный аппарат с хорошим запасом прочности и повышенной эргономикой.

3. Для частого профессионального использования (основное оборудование)

Цель: Ежедневная интенсивная работа в цеху по раскрою металла, в том числе толстого и из нержавейки/алюминия.

Толщина реза: От 40-50 мм и выше. Выбор по максимальной толщине делается с большим запасом.

Напряжение: Лучше 380 В для обеспечения стабильного энергопотребления, высокой мощности и защиты сетей от перегрузки.

Ток и ПВ: Сила тока от 80А и выше. ПВ — строго 80-100% для непрерывной работы в течение всей смены.

Дополнительно: Обязательна возможность подключения ЧПУ для автоматизации. Прочный корпус на колесах, мощная система охлаждения.

Газ: Установка, способная использовать воздух, кислород, азот и их смеси для работы с любыми материалами.

Итог: Мощный промышленный источник, рассчитанный на максимальную производительность и интеграцию в производственный процесс. Это инвестиция в основной инструмент бизнеса.

Заключение: Правильный выбор - залог эффективной работы

Выбор аппарата плазменной резки — это взвешенное решение, основанное на чётком понимании ваших задач. Как мы выяснили, ключевыми критериями являются требуемая толщина и тип материала, интенсивность использования и доступное электропитание.

Независимо от того, нужен ли вам компактный аппарат для бытовых нужд или мощная промышленная установка, помните о важности сопутствующего оборудования: качественного компрессора, средств защиты и запасных расходников.

Грамотно подобранный плазморез станет надежным помощником, который раскроет весь потенциал технологии плазменной резки, обеспечивая высокое качество, скорость и эффективность обработки металла на долгие годы.

Надеемся, данное руководство помогло вам понять, как выбрать плазменную резку для ваших целей. Удачной покупки и продуктивной работы!
